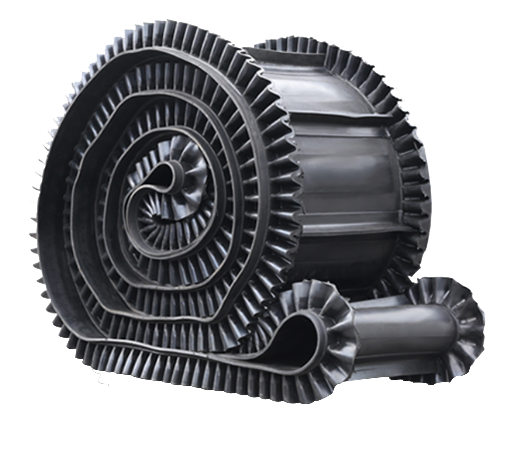

產品特點

（普通型大傾角波狀擋邊輸送帶）

1、增大了輸送角度（30~90度）；

2、占地麵積小，投資少；

3、輸送量大、提升高度更高；

4、從水平到傾斜（或垂直）能平穩過渡；

5、適宜輸送易撒落的粉狀、粒狀、小塊狀、糊狀及液態狀物料；

6、能耗低、結構簡單、膠帶強度高、使用壽命長。

用途：

大傾角波狀擋邊帶式輸送機（大傾角皮帶輸送機）廣泛用於港口、碼頭、礦山、冶金、化工、電力、煤炭、建材等部門塊狀或散狀物料的輸送。在井下采礦工程、露天采礦、大型自卸船等方麵都有所應用，特別適用於提升高度大，物料磨琢性強的場合；在同一提升高度的情況下，比通用帶式輸送機輸送距離短，占地麵積小，工藝布置方便。可縮減基建用地，降低工程投資。

大傾角波狀擋邊帶式輸送機的原理

大傾角波狀擋邊帶式輸送機主要由兩個端點滾筒及緊套其上的閉合波紋狀輸送帶組成。帶動輸送轉動的滾筒稱為驅動滾筒（傳動滾筒）；另一個僅在於改變輸送帶運動方向的滾筒稱為改向滾筒。驅動滾筒由電動機通過減速器驅動，輸送帶依靠驅動滾筒與輸送之間的摩擦力拖動。驅動滾筒一般都裝在卸料端，以增大牽引力，有利於拖動。物料由喂料端喂入，落在轉動的輸送帶上，依靠輸送帶摩擦帶動運送卸料端卸出。

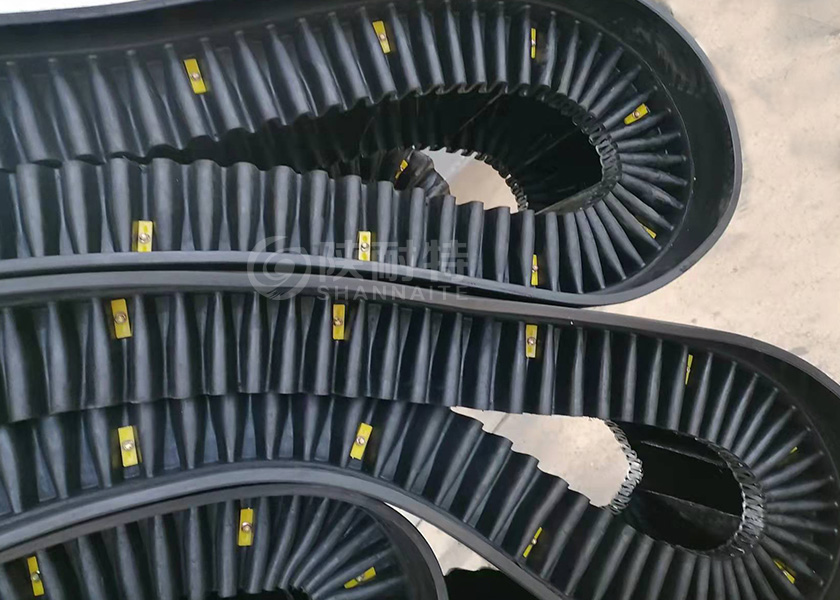

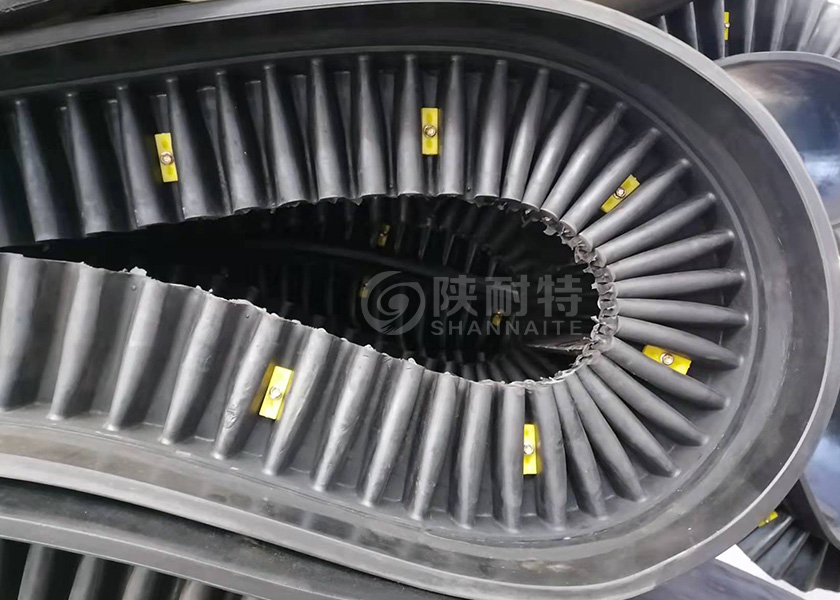

大傾角波狀擋邊帶由基帶、擋邊、橫隔板3部分組成。

擋邊起防止物料側滑撒落的作用。為便於繞過滾筒，擋邊設計成波紋狀；

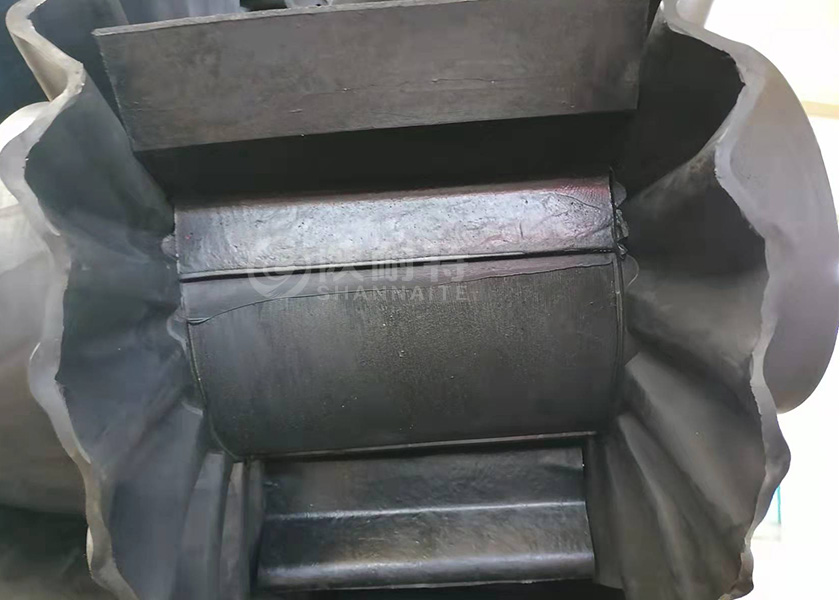

橫隔板的作用是承托物料，為了實現大傾角輸送，采用T型C型。擋邊和橫隔板是用二次硫化的方法與基帶連接的，具有很高的連接強度。

基帶寬、擋邊高等參數匹配關係見下表
